LM2576 هو منظم التبديل الكلاسيكيقدمها تكساس أدوات (TI). منذ إطلاقها ، شغلت موقعًا مهمًا في مجال تحويل طاقة DC. بفضل تقنيتها الناضجة ، وأداء مستقر ، وتطبيق واسع ، فقد أصبح منتجًا قياسيًا في سيناريوهات خطوة متوسطة ومنخفضة الطاقة. تغطي سيناريوهات التطبيق الخاصة بها حقول متعددة مثل التحكم الصناعي وإلكترونيات السيارات والإلكترونيات الاستهلاكية والأجهزة التي تعمل بالبطاريات. من خلال هذه المقالة ، يمكن للمهندسين وعشاق الإلكترونيات فهم المعرفة ذات الصلة بـ LM2576 بسرعة وشاملة ، مما يوفر إرشادات واضحة وعملية لأعمال تصميم إمدادات الطاقة.
منظم الجهد الكهربائي LM2576 نظرة عامة
LM2576 هو منظم الجهد الكلاسيكي القائم على المحثأطلقتها تكساس أدوات. تم تصميمه خصيصًا للسيناريوهات المتوسطة والمنخفضة الطاقة ، ويتميز بحد أقصى لتيار الناتج 1A ويستخدم على نطاق واسع في التحكم الصناعي ، وإلكترونيات السيارات ، وغيرها من المجالات. يحتوي على نطاق جهد إدخال من 7-40 فولت (مع بعض أوامر م ما يصل إلى 60 فولت) ويوفر كلا من فولتيات الإخراج الثابتة (مثل 3.3V/5V) وضوء الفولتية (1.23-37V). تعمل بتردد تبديل قدرها 52 كيلو هرتز ، وهو يحقق كفاءة تحويل بنسبة 75 ٪ -88 ٪ ، مما يضم مزايا كبيرة في كفاءة الطاقة. تدمج الشريحة وظائف الحماية الزائدة وإغلاق حراري لتعزيز موثوقية النظام. دائرةها المحيطية بسيطة ، والتي تتطلب فقط محثًا ، مكثفًا ، وصمامًا ثنائيًا للعمل ، مما يؤدي إلى عتبة تصميم منخفضة. حزم مثل TO-220 تسهيل تبديد الحرارة والتكيف مع متطلبات التثبيت المختلفة ، مما يجعله خيارًا أمثلًا يوازن بين الأداء وسهولة الاستخدام.
إذا كان مشروعك يتطلب نموذجًا من هذه السلسلة ، فيرجى الاتصال بنا للحصول على أحدث الاقتباس.
منظم الجهد الكهربائي LM2576 Pinouts
أخذ حزمة TO-220 شائعة الاستخدام (نموذج LM2576T) كمثال ، يتم عرض وظائف دبابيسها في الجدول أدناه:
| رقم PIN | اسم الدبوس | وصف الوظيفة |
|---|---|---|
| 1 | فين | دبوس جهد الإدخال ، متصل بجهد إدخال DC غير المنظم ، والذي يجب أن يكون ضمن النطاق المحدد للرقاقة |
| 2 | Vout | دبوس جهد الخرج ، مما يوفر جهد إخراج DC مستقر |
| 3 | GND | دبوس الأرض ، وتوفير أرض مرجعية للرقاقة |
| 4 | تعليق | دبوس التغذية المرتدة ، يستخدم للكشف عن جهد الخرج وتحقيق تنظيم الحلقة المغلقة لجهد الخرج. بالنسبة لنماذج الإخراج الثابتة ، يحتوي هذا الدبوس على شبكة مقسم مضمنة في الجهد ؛ بالنسبة لنماذج مخرجات قابلة للتعديل ، مطلوب شبكة مقاومة مقاومة خارجية |
| 5 | ON/OFF | دبوس التحكم في التبديل ، والذي يتحكم في حالة تشغيل/إيقاف الشريحة من خلال إشارة خارجية. عندما يتم توصيل هذا الدبوس بمستوى منخفض ، تنطلق الشريحة ؛ عند الاتصال بمستوى عالٍ ، تعمل الشريحة بشكل طبيعي (قد يكون لبعض النماذج المنطق المعاكس ، لذا راجع ورقة البيانات المحددة) |
خصائص دبوس واعتبارات التصميم
دبوس فين: يجب أن يكون جهد الإدخال ضمن النطاق المحدد (عادة 7V-40V) ؛ خلاف ذلك ، قد يتسبب في تلف الرقائق أو التشغيل غير الطبيعي. في التصميم ، يجب إضافة مكثف المرشح المناسب في نهاية الإدخال لتقليل التموج والضوضاء في جهد الإدخال.
دبوس Vout: ترتبط دقة جهد الخرج بالحمل. عند تصميم دائرة الإخراج ، يجب اختيار مكونات مثل المحاثات والمكثفات بشكل معقول لضمان استقرار وجهد الإخراج للمتطلبات.
التعليقات التعليق: هذا الدبوس حساس للغاية للضوضاء. أثناء الأسلاك ، يجب تقليل طوله ، ويجب أن يتجنب العبور مع أسلاك مسار الطاقة لمنع تداخل الضوضاء من التأثير على استقرار جهد الخرج. بالنسبة لنماذج الإخراج القابلة للتعديل ، يجب أن تكون المقاومات الخارجية مقاومات عالية الدقة (مثل تسامح 1 ٪) لضمان دقة جهد الخرج.
ON/OFF PIN: إذا لم يكن التحكم عن بُعد في حالة تبديل الرقاقة مطلوبًا ، فيمكن توصيل هذا الدبوس مباشرة بمستوى عالٍ (بالنسبة للنماذج الممكّنة على مستوى عالية) أو عائمة اليسار (وفقًا لمتطلبات النموذج المحدد).

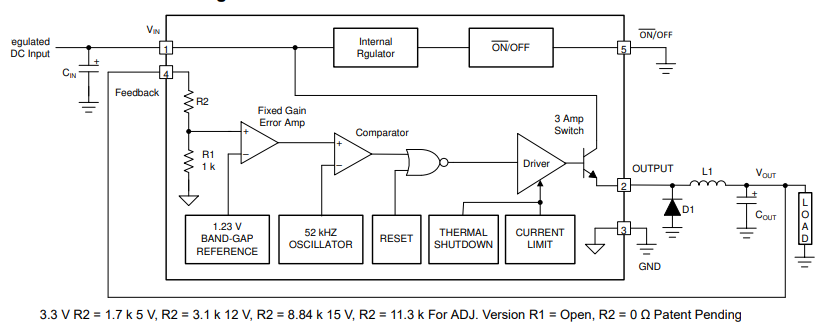

LM2576 مخطط كتلة وظيفية
الهيكل الداخلي لLM2576 أساسايتكون من الوحدات الأساسية التالية:
مرجع الجهد: يوفر جهد مرجعي مستقر ، بمثابة معيار الإدخال لمكبر الخطأ.
مضخم الخطأ: يقارن جهد التغذية الراجعة مع الجهد المرجعي ، ويضخّة إشارة الخطأ بينهما ، ويستخدمها للتحكم في حالة تشغيل/إيقاف مفتاح الطاقة.
مذبذب: يولد إشارة الساعة الثابتة (52 كيلو هرتز) للتحكم في إيقاع التبديل للدائرة بأكملها.
مفتاح الطاقة: عادةً ما يتم تشغيل MOSFET ، والذي يتم تشغيله أو إيقاف تشغيله تحت التحكم في إشارة الساعة وإشارة الإخراج لمضخم الخطأ ، مما يتيح نقل الطاقة وتحويلها.
- دائرة الحماية: يشمل دوائر الحماية الزائدة ودارات الإغلاق الحراري لحماية الشريحة في ظل ظروف غير طبيعية.
عملية العمل الخاصة بها هي كما يلي: بعد أخذ عينات من جهد الإدخال ، يتم الحصول على جهد ردود الفعل. تتم مقارنة جهد التغذية المرتدة هذا مع الجهد المرجعي في مضخم الخطأ لإنشاء إشارة خطأ. يتم الجمع بين إشارة الخطأ مع إشارة الساعة التي تم إنشاؤها بواسطة المذبذب للتحكم في/إيقاف تشغيل مفتاح الطاقة. عند تشغيل مفتاح الطاقة ، يوفر جهد الإدخال الطاقة إلى المحث وتحميل من خلال المفتاح ، ويخزن المحث طاقة. عند إيقاف تشغيل مفتاح الطاقة ، يقوم المحث بإطلاق الطاقة المخزنة من خلال الصمام الثنائي ذو العجلات الحرة ، ويستمر في توفير الطاقة إلى الحمل. من خلال عملية تنظيم الحلقة المغلقة هذه ، يظل جهد الخرج مستقرًا.
ميزات LM2576
كفاءة عالية:مع تردد التبديل البالغ 52 كيلو هرتز ، يمكن أن تصل كفاءة التحويل إلى 75 ٪ -88 ٪ في ظل ظروف تحميل مختلفة. تعني الكفاءة الأعلى انخفاض استهلاك الطاقة من الرقاقة نفسها ، وبالتالي تقليل متطلبات تبديد الحرارة ، مما يجعلها مناسبة للتطبيقات ذات مساحة تبديد الحرارة المحدودة.
نطاق إدخال واسع:عادةً ما يكون نطاق جهد إدخال DC 7V-40V ، ويمكن لبعض النماذج (مثل LM2576HVT) دعم ما يصل إلى 60 فولت. يتيح ذلك التكيف مع سيناريوهات إدخال الطاقة المختلفة ، مما يعزز براعة الشريحة.
مرونة الإخراج:تتوفر إصدارات جهد الإخراج المتعددة ، بما في ذلك المخرجات الثابتة (3.3V ، 5V ، 12V ، 15V) والمخرجات القابلة للتعديل (1.23V-37V). يمكن استخدام نماذج الإخراج الثابت مباشرة دون تعديلات إضافية ؛ تتيح نماذج الإخراج القابلة للتعديل إعدادًا مرنًا لجهد الإخراج من خلال شبكة مقاوم خارجية ، وتلبية احتياجات الأجهزة المختلفة.
آليات الحماية:حماية التيار المدمج ووظائف الإغلاق الحراري. عندما يتجاوز تيار الإخراج العتبة المحددة ، يتم تنشيط دائرة الحماية الزائدة للحد من تيار الإخراج ، مما يمنع الأضرار التي لحقت بالرقاقة بسبب التيار الزائد. عندما تتجاوز درجة حرارة تقاطع الشريحة درجة حرارة المجموعة (عادةً 125 ℃) ، توقف وظيفة الإغلاق الحراري من تشغيل الشريحة ، وتستأنف تلقائيًا بعد انخفاض درجة الحرارة ، وحماية الشريحة من تلف محموم الحرارة.
ميزات أخرى:لديها خصائص حالية منخفضة الاستعداد. عند إيقاف تشغيل الشريحة أو تحت الحمل الخفيف ، يكون استهلاك الطاقة منخفضًا ، مما يساعد على تمديد عمر بطارية الأجهزة التي تعمل بالبطارية. بالإضافة إلى ذلك ، فإن بعض النماذج لديها قدرة المزامنة الخارجية ، مما يتيح مزامنة تردد التبديل مع إشارة ساعة خارجية ، مما يقلل من التداخل بين الدوائر المختلفة.
تطبيقات LM2576
LM2576 ، خطوة شائعة - REGRATING DOWNR من Texas Instruments ، تجد تطبيقات متنوعة عبر صناعات متعددة بسبب أدائها الموثوق وميزاتها المرنة.
1. السيطرة الصناعية
قوة المستشعر والمشغل: في أنظمة الأتمتة الصناعية ، تتطلب أجهزة الاستشعار العديدة مثل درجة الحرارة والضغط ومستشعرات الموضع إمدادات طاقة منخفضة الجهد مستقرة. يمكن لـ LM2576 تحويل حافلة الطاقة الصناعية 24V الشائعة الاستخدام إلى 5V أو 3.3V مستقرة لهذه المستشعرات. وبالمثل ، يمكن تشغيل المشغلات الصغيرة مثل صمامات الملف اللولبي عن طريق الناتج المنظم لـ LM2576.
قوة متحكم: غالبًا ما تستخدم وحدات التحكم الصناعية متحكمها لإدارة وتنسيق العمليات المختلفة. يوفر LM2576 مصدرًا مستقرًا للطاقة ، مما يضمن عمل متحكم بدون مواطن الخلل الناتجة عن تقلبات الجهد.
2. إلكترونيات السيارات
في - أنظمة الترفيه للسيارات: الأجهزة مثل أجهزة الراديو للسيارة وأنظمة التنقل في GPS وشاشات الشاشة التي تعمل باللمس تحتاج إلى إمدادات طاقة مستقرة. يمكن لـ LM2576 تحويل جهد بطارية السيارة 12V أو 24V إلى مستويات الجهد المنخفضة المنخفضة (على سبيل المثال ، 5 فولت أو 3.3 فولت) لتشغيل هذه المكونات. كما يمكن أن يصمد أمام العابرين الكهربائيين ومسامير الجهد التي تحدث أثناء بدء المحرك وغيرها من عمليات المركبات.
إلكترونيات لوحة القيادة: شاشات مجموعة الأدوات ، والتي تشمل أجهزة قياس السرعة ، ومقاييس الوقود ، وأضواء مؤشر التحذير ، تعتمد على الطاقة المستقرة.LM2576يضمن التشغيل المتسق للإلكترونيات وراء هذه العروض ، مما يوفر معلومات دقيقة وموثوقة للسائق.
3. إلكترونيات المستهلك
أجهزة جهاز التوجيه والأجهزة: تتطلب أجهزة التوجيه والمفاتيح ونقاط الوصول اللاسلكي طاقة مستقرة للحفاظ على اتصال الشبكة. يمكن لـ LM2576 تحويل جهد الإدخال من محول الطاقة (عادةً 9 فولت - 12 فولت) إلى 5V أو 3.3 فولت للدوائر الداخلية ، بما في ذلك المعالجات الدقيقة ، وشرائح الذاكرة ، ومكونات واجهة الشبكة.
مجموعة - صناديق أعلى: يتم استخدام هذه الأجهزة لتلقي وإلغاء ترميز إشارات التلفزيون. يوفر LM2576 الطاقة المطلوبة لأقسام مختلفة من المجموعة العلوية ، مثل دوائر الإخراج الموافق ، فك التشفير ، و HDMI ، مما يضمن تشغيل الفيديو السلس والصوت.
4. البطارية - الأجهزة التي تعمل بالطاقة
الأجهزة الطبية المحمولة: أجهزة مثل عدادات الجلوكوز ، ومراقبة تخطيط القلب المحمولة (ECG) ، وغالبا ما تعمل مقاييس التأكسج النبضية المحمولة على البطاريات. يمكن لـ LM2576 تحويل جهد البطارية (على سبيل المثال ، 7.4 فولت من حزمة بطارية ليثيوم - أيون) إلى 5 فولت أو 3.3 فولت ، مما يمتد عمر البطارية مع كفاءته العالية نسبيًا وتشغيل أجهزة استشعار الجهاز ، وموية المتحكم ، ووحدات العرض.
العقد المستشعر اللاسلكي: في تطبيقات Internet of Things (IoT) ، يتم تشغيل العقد المستشعر اللاسلكي التي يتم نشرها في بيئات مختلفة بواسطة البطاريات. يمكن لـ LM2576 أن ينخفض جهد البطارية إلى مستوى مناسب لجهاز الإرسال والاستقبال للراديو في العقدة ، ومكونات متحكم ، ومكونات المستشعر ، مما يتيح التشغيل على المدى الطويل دون استبدال البطارية المتكرر.
نسخة جهد الإخراج الثابتة مخطط تطبيق نموذجي
هذا مخطط تطبيق نموذجي لـLM2576ثابت - إصدار الجهد الإخراج. يستغرق 7 فولت - 40 فولت (60 فولت لـ HV) إدخال DC غير المنظم. تشمل المكونات الرئيسية مكثفات الإدخال CIN (100μF) ، المحث L1 (100μH) ، DIODE - WHEALING DIED D1 (1N5822) ، و COUT COUT (1000μF) ، وتوفير ناتج منظم +5 فولت لتحميل 3A.
1.2-V إلى 55-V قابلة للتعديل 3-A مزود طاقة مع انخفاض تموجة الإخراج
هذه هي دائرة إمداد الطاقة 3A القابلة للتعديل من 1.2 إلى 55 فولت باستخدام LM2576HV - adj. يستغرق 55 فولت إدخال DC غير المنظم ، مع مكونات مثل CIN (100μF) ، L1 (150μH) ، D1 (1N5822) ، COUT (2000μF) ، و R1/R2 لضبط الجهد. يقلل مرشح تموج اختياري (محث 20μH + 100μF مكثف) تموج الإخراج.
تقلب باك بذرة يتطور −12 v
هذا هو باك مقلوب - الدائرة التعزيز باستخدام LM2576HV - adj. يستغرق +12 إلى +45V إدخال DC غير منظم. تعمل مكونات مثل CIN (100μF) ، L1 (68μH) ، D1 (1N5822) ، و cout (2200μF) مع الشريحة لإنشاء ناتج منظم - 12 فولت عند 0.7A ، مما يتيح انعكاس الجهد وتنظيمه.
كيفية استخدامLM2576؟
1. تحليل المتطلبات
أولاً ، حدد نطاق جهد الإدخال ، وقيمة جهد الإخراج ، وحد أقصى حمولة تيار. على سبيل المثال ، إذا كان جهد الإدخال يتراوح من 7 فولت إلى 40 فولت ، وتحتاج إلى إخراج 5V مستقر بحد أقصى حمولة تيار 1A ، حدد طراز LM2576 المناسب. يمكن اختيار نماذج الإخراج الثابتة مثل LM2576T - 5.0 للتطبيقات البسيطة ؛ لاحتياجات الإخراج القابلة للتعديل ، يكون الإصدار القابل للتعديل أكثر ملاءمة.
2. اختيار المكون
مغو: بناءً على فولتية الإدخال والإخراج وتردد تبديل 52 كيلو هرتز ، احسب قيمة الحث المطلوبة. عادةً ما يكون محث 33 ميكروغرام خيارًا شائعًا ، ولكن تأكد من أن تيار تشبعه يتجاوز الحد الأقصى لتيار الناتج ويحتوي على مقاومة DC منخفضة.
المكثفات: حدد المكثفات الإدخال والإخراج وفقًا لمتطلبات التموج. غالبًا ما يجمع مكثف المدخلات C1 بين مكثف كهربائي 10 ميكرو فولت ومكثف خزفي 0.1μF لتصفية ضوضاء الإدخال. يستخدم مكثف الإخراج C2 مكثفًا كهربائيًا 100μF ومكثف خزفي 0.1μF لتقليل تموج الناتج.
حرة - ديود عجلات: اختر الصمام الثنائي المناسب مثل 1N5822. يجب أن يكون جهد الانهيار العكسي أعلى من الحد الأقصى لجهد الإدخال ، ويجب أن يفي التقييم الحالي - التقييم الحالي للطلب الحالي للإخراج.
3. تصميم الدائرة وتخطيط ثنائي الفينيل متعدد الكلور
ارسم مخطط دائرة مفصلة وفقًا لدائرة التطبيق النموذجية. عند وضع ثنائي الفينيل متعدد الكلور ، افصل مسار الطاقة عن مسار الإشارة. يجب أن يكون مسار الطاقة قصيرًا وسميكًا لتقليل المقاومة والحث. استخدم تأريض واحد - نقطة أو طائرة أرضية لتأريض موثوق. ل - 220 حزم ، احجز مساحة كافية للمصارف الحرارية في تطبيقات الطاقة عالية.
4. تصحيح الأخطاء والاختبار
بعد صنع النموذج الأولي ، اختبر جهد الخرج ، تموج ، والكفاءة. إذا كان جهد الإخراج غير مستقر أو تموج كبير جدًا ، تحقق من اتصالات المكون وقيم المكونات وتخطيط ثنائي الفينيل متعدد الكلور للتداخل المحتمل أو التحديدات غير الصحيحة ، وإجراء تعديلات في الوقت المناسب.
استكشاف الأخطاء وإصلاحها القضايا المشتركة
تموج الإخراج المفرط: قد يكون هذا ناتجًا عن عدم كفاية قدرة مكثف الإخراج ، أو نوع المكثف غير المناسب ، أو الأسلاك 不合理. حاول زيادة قدرة مكثف الإخراج ، باستخدام المكثفات ذات المقاومة المنخفضة لسلسلة مكافئة (ESR) ، أو تحسين الأسلاك لتقصير طول مسارات الطاقة ومسارات الإشارة.
الجهد غير المستقر: قد ينجم هذا عن التداخل في دائرة التغذية المرتدة ، أو اختيار غير لائق للمحاثات أو المكثفات ، أو التقلب المفرط لجهد الإدخال. تحقق مما إذا كانت أسلاك دبوس التغذية المرتدة معقولة ، أو استبدالها بمحاثات ومكثفات مناسبة ، أو إضافة دائرة مرشح في نهاية الإدخال لتحقيق الاستقرار في جهد الإدخال.
كفاءة منخفضة: قد يكون هذا ناتجًا عن قطرة الجهد الأمامية المفرطة في الصمام الثنائي الحرة ، أو مقاومة التيار المستمر المفرط للمحث ، أو الإفراط في مقاومة ترانزستور التبديل. استخدم الثنائيات Schottky مع انخفاض الجهد إلى الأمام المنخفض ، أو المحاثات ذات المقاومة المنخفضة للتيار المستمر ، أو تحقق مما إذا كانت الشريحة تعمل عند تردد التبديل العادي.
ما يعادل LM2576
LM1117
النوع والجهد وضع تنظيم: المنظم الخطي المتسرب المنخفض (LDO). يثبت جهد الخرج عن طريق ضبط انخفاض الجهد من الترانزستورات الداخلية. بالمقارنة مع منظمات التبديل ، فإنه يحتوي على تموجة جهد إخراج أصغر.
جهد الخرج: متوفر في إصدارات جهد الإخراج الثابتة المختلفة ، مثل 1.8 فولت ، 2.5 فولت ، 3.3 فولت ، وما إلى ذلك ، هناك أيضًا إصدار قابل للتعديل ، والذي يمكنه ضبط جهد الخرج من خلال المقاومات الخارجية ، مع نطاق جهد الخرج عمومًا حوالي 1.25 فولت - 5 فولت.
تيار الإخراج: تيار الإخراج النموذجي هو 800 مللي أمبير ، ويمكن أن تصل بعض الإصدارات المعززة إلى 1A. إنه مناسب للدوائر الحساسة لضوضاء الطاقة ومع تيار الحمل الصغير ، مثل أنظمة متحكم ودوائر الصوت.
خصائص الجهد المتسرب: الجهد المتسرب منخفض ، وعادة ما يكون حوالي 1.2 فولت تحت الحمل الكامل. كفاءتها أعلى من كفاءتها من المنظمين الخطيين العاديين ولكنها أقل من تلك الخاصة بالمنظمين.
CS51411
وضع النوع والجهد وضع التنظيم: ينتمي إلى تبديل المنظمين ، بشكل عام باستخدام PWM (تعديل عرض النبض) لضبط جهد الخرج ، والذي يمكن أن يحقق كفاءة تحويل عالية.
جهد الخرج: يكون المدى القابل للتعديل من جهد الخرج واسعًا ، والذي يمكن أن يلبي متطلبات الجهد المختلفة والتكيف مع سيناريوهات تصميم إمدادات الطاقة الأكثر تعقيدًا.
تيار الإخراج: لديه قدرة تيار قوية للإخراج ويمكن أن يوفر سعة قيادة كبيرة للحمل ، ومناسبة للدوائر مع متطلبات الطاقة العالية.
الخصائص الأخرى: عادة ما يتم دمجها مع وظائف الحماية المتعددة ، مثل الحماية الزائدة وحماية الجهد الزائد وحماية درجة الحرارة. قد يكون لها أيضًا قدرة استجابة عابرة سريعة على التعامل مع التغييرات السريعة في الحمل.
LM723
وضع تنظيم النوع والجهد: إنه منظم الجهد الخطي للأغراض العامة ، والذي يمكن استخدامه كمنظم إيجابي للجهد أو منظم الجهد السلبي من خلال تكوين الدائرة الخارجية المناسبة. يستقر على جهد الخرج عن طريق تضخيم الخطأ والتحكم في التغذية المرتدة.
جهد الخرج: يكون نطاق ضبط جهد الخرج واسعًا ، من 2V إلى 37 فولت ، ويمكن ضبط جهد الخرج بمرونة من خلال شبكة مقاوم خارجية.
تيار الإخراج: قدرة تيار الإخراج الخاصة بها محدودة ، بشكل عام حول عشرات مللياميرز ، ولكن يمكنها توسيع نطاق الناتج تيار عن طريق توصيل الترانزستورات الكهربائية الخارجية لدفع أحمال أكبر.
سيناريوهات التطبيق: نظرًا لمرونتها ، يتم استخدامه غالبًا في إمدادات الطاقة المختبرية ، ومعدات التحكم الصناعية وغيرها من المناسبات التي لها متطلبات معينة لدقة تنظيم الجهد وليس لها تيار كبير بشكل خاص.
LM7912
النوع والجهد وضع تنظيم: منظم الجهد السلبي الثابت ثلاثية الطرفي. يمكنه تحويل جهد الدخل DC إلى جهد إخراج مستقر -12 فولت والحفاظ على جهد الخرج مستقر من خلال تعديل الدوائر الداخلية.
جهد الخرج: الإخراج الثابت من -12V ، غير قابل للتعديل.
تيار الإخراج: الحد الأقصى لتيار الناتج هو 1A بشكل عام ، والذي يمكن أن يلبي بعض الدوائر التي تحتاج إلى إمدادات طاقة سلبية ولديها طلب حالي في هذا النطاق ، مثل إمدادات الطاقة السلبية لمضخمات التشغيل.
سيناريوهات التطبيق: غالبًا ما تستخدم في الأجهزة الإلكترونية التي تحتاج إلى إمدادات طاقة مستقرة -12 فولت ، مثل دوائر مضخم الطاقة الصوتية ، لتوفير إمدادات طاقة سلبية للرقائق ذات الصلة.

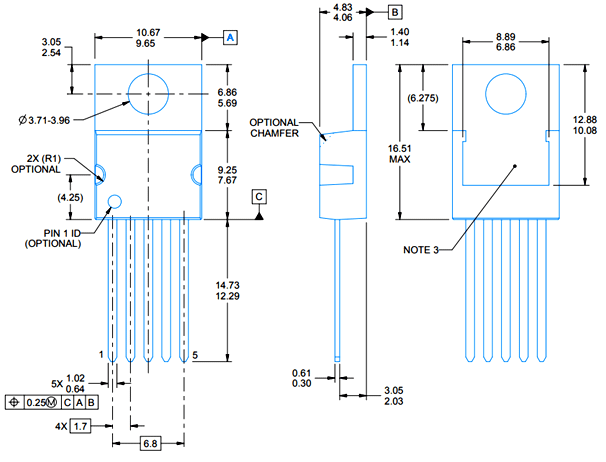

LM2576حزمة معلومات
يتوفر LM2576 في العديد من أنواع الحزم الرئيسية:
حزمة TO-220 (LM2576T): هذه حزمة من خلال الفتحة شائعة الاستخدام مع أداء تبديد حراري جيد ، مناسبة للتبريد عبر غرفة التبريد. تخطيط دبوس واضح ، ويسهل اللحام اليدوي والتركيب.
حزمة TO-263: حزمة سطحية ، مثالية للإنتاج الآلي. إنه يشغل مساحة أقل من ثنائي الفينيل متعدد الكلور ولكنه يحتوي على أداء تبديد حراري أقل قليلاً مقارنة بحزمة TO-220.
الحزم المختلفة لها معلمات مقاومة حرارية متفاوتة. عادةً ما تكون المقاومة الحرارية للوصول إلى الحزمة TO-220 حوالي 60 درجة مئوية/ث (بدون غرفة تبريد) ، والتي يمكن تقليلها بشكل كبير عن طريق إضافة غرفة تبشير. عند تصميم محلول حراري ، يجب تحديد حجم وينتب أن النوع من الحرارة المناسبين بناءً على استهلاك طاقة الشريحة وتشغيل درجة الحرارة المحيطة لضمان بقاء درجة حرارة تقاطع الشريحة ضمن النطاق المحدد.
LM2576 ورقة البيانات
خاتمة
ختاماً،LM2576يقف كحل خالد وموثوق به في عالم تنظيم الجهد الكهربائي ، وموازنة الكفاءة ، والتنوع ، وسهولة التصميم. نطاق المدخلات الواسع ، وخيارات الإخراج المرنة ، وآليات الحماية القوية تجعلها عنصرًا أساسيًا في التطبيقات المتنوعة - من التحكم الصناعي إلى إلكترونيات السيارات والاستهلاك.
سواء كنت مهندسًا تقوم بتصميم وحدة طاقة مضغوطة أو نموذجًا أوليًا متحمسًا لجهاز يعمل بالبطارية ، وفهم ميزاته ، ومبادئ العمل ، وتصميم الفروق الدقيقة ، يفتح إمكاناته الكاملة. على الرغم من أن المنظمين الجدد قد يوفرون ترددات أعلى أو آثار أقدام أصغر ، إلا أن LM2576 لا يزال يمثل خيارًا لصالح أدائها المبتكر وسهولة الوصول إليه.
من خلال الاستفادة من الأفكار في هذا الدليل - من اختيار المكون إلى تخطيط ثنائي الفينيل متعدد الكلور - يمكنك تسخير قدراتها لبناء أنظمة طاقة مستقرة وفعالة. مع تطور التكنولوجيا ، فإن إرث LM2576 يتلاشى ، وهو شهادة على قيمتها الدائمة في إدارة الطاقة.
