كجهاز منخفض الطاقة يستخدم على نطاق واسع في المعدات الإلكترونية ،DS1302يتركز على وظائف تسجيل الساعة/التقويم الدقيقة في الوقت الفعلي. وهو يدعم التتبع الكامل للثواني والدقائق والساعات والأيام والأسابيع والشهور والسنوات ، ويتميز بتعويضات قفزة أوتوماتيكية ، وهو متوافق مع تنسيقات زمنية مدتها 12/24 ساعة. ستقدم هذه المقالة بشكل شامل رقاقة الساعة الكلاسيكية في الوقت الفعلي DS1302 الذي تم إطلاقه بواسطة Maxim Integrated.
مقدمة إلى DS1302
الشركة المصنعة لـ DS1302

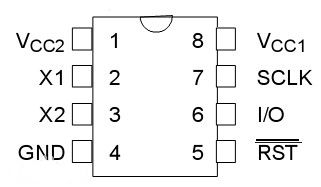

DS1302وظائف دبوس
رقم PIN اسم الدبوس وصف 1 VCC2 مدخلات الطاقة الثانية. يتم تشغيل DS1302 من خلال هذا الدبوس عندما يكون VCC2 أكبر من VCC1 + 0.2V. 2 ، 3 x1 و x2 تستخدم لتوصيل مذبذب كريستال 32.768 كيلو هرتز. 4 GND أرضي 5 م تم تعيين هذا الدبوس على مستوى عالٍ أثناء عمليات القراءة أو الكتابة. 6 I/O (خط البيانات) هذا هو دبوس بيانات ثنائية الاتجاه إلى واجهة 3 سلك. 7 SCLK (الساعة التسلسلية) تستخدم لمزامنة حركة البيانات على الواجهة التسلسلية. 8 VCC1 يتم توصيل مصدر الطاقة القابل لإعادة الشحن بهذا الدبوس.
DS1302حزمة المعلمات الأبعاد
DS1302يتوفر بشكل شائع في حزم مثل DIP (الحزمة المزدوجة في الخط) ، مع معلمات أبعاد مختلفة للحزم المختلفة.
| PNG | 5.9 في دقيقة | 5.9in كحد أقصى | 10.9 في دقيقة | 10.9in كحد أقصى | 14.9 دقيقة | 14.9in كحد أقصى | 19.9 في دقيقة | 19.9in كحد أقصى |
|---|---|---|---|---|---|---|---|---|
| في | 0.100 | 0.190 | 0.100 | 0.240 | 0.100 | 0.310 | 0.100 | 0.340 |
| ب في | 0.100 | 0.290 | 0.100 | 0.410 | 0.100 | 0.610 | 0.100 | 0.640 |
| ج في | 0.120 | 0.340 | 0.120 | 0.340 | 0.120 | 0.540 | 0.120 | 0.340 |
| د في | 0.300 | 0.540 | 0.250 | 0.450 | 0.210 | 0.320 | 0.200 | 0.340 |
| ه في | 0.300 | 0.320 | 0.300 | 0.320 | 0.300 | 0.320 | 0.300 | 0.320 |
| و في | 0.150 | 0.140 | 0.100 | 0.130 | 0.120 | 0.120 | 0.120 | 0.140 |
| شرك | 0.060 | 0.110 | 0.070 | 0.100 | 0.080 | 0.110 | 0.080 | 0.110 |
| ح في | 2.10 | 3.10 | 2.70 | 3.10 | 2.90 | 3.10 | 2.90 | 3.10 |
| أنا في | 0.900 | 0.940 | 0.900 | 0.940 | 0.900 | 0.940 | 0.900 | 0.940 |
| ي في | 0.090 | 0.092 | 0.090 | 0.092 | 0.090 | 0.092 | 0.090 | 0.092 |
| ك في | 0.010 | 0.021 | 0.010 | 0.021 | 0.010 | 0.021 | 0.010 | 0.021 |
DS1302نماذج CAD
DS1302 محدد
| معلمات المواصفات | تفاصيل |
|---|---|
| نموذج المنتج | DS1302 |
| وصف | IC RTC CLK/Calendar Ser 8-DIP |
| فئة | دائرة متكاملة (IC) ، الساعة/التوقيت - الساعة في الوقت الفعلي |
| الشركة المصنعة | متكامل مكسيم |
| التغليف | أنبوب |
| حالة المكون | عفا عليها الزمن |
| يكتب | الساعة/التقويم |
| سمات | السنة ، nvsram ، شاحن هدلي |
| حجم الذاكرة | 31 ب |
| تنسيق الوقت | HH: MM: SS (12/24 ساعة) |
| تنسيق التاريخ | YY-MM-DD-DD |
| واجهة | 3 سلك المسلسل |
| رقم الجزء الأساسي | DS1302 |
| وصف حزمة الشركة المصنعة | 0.300 "DIP-8 |
| حالة | انتقال |
| الحد الأقصى لتكرار الساعة | 0.032 ميغاهيرتز |
| طريقة الوصول إلى المعلومات | مسلسل 3 سلك |
| رمز JESD-30 | R-PDIP-T8 |
| رمز JESD-609 | 00 |
| عدد المحطات | 8 |
| عدد الموقتات | 0.0 |
| عرض رام البيانات على الرقاقة | 8 |
| الحد الأدنى لدرجة حرارة التشغيل | 0 درجة مئوية |
| أقصى درجة حرارة التشغيل | 70 درجة مئوية |
| حزمة مواد الجسم | البلاستيك/الايبوكسي |
| رمز الحزمة | تراجع |
| كود مكافئ الحزمة | dip8.3 |
| شكل الحزمة | مستطيل |
| مزود الطاقة | 3/5 |
| حالة التأهيل | غير مؤهل |
| رام (كلمات) | 31 |
| الفئة الفرعية | أجهزة ضبط الوقت أو RTC |
| الحد الأقصى للتوريد الحالي | 1.28 م |
| الجهد الإمداد الاسمي | 5.0 v |
| الحد الأدنى من الجهد الإمداد | 2.0 v |
| أقصى جهد العرض | 5.5 v |
| نوع التثبيت | من خلال ثقب |
| تكنولوجيا | CMOS |
| درجة الحرارة | تجاري |
| الانتهاء من المحطة | القصدير/الرصاص (SN/PB) |
| شكل محطة | من خلال ثقب |
| تباعد الطرفية | 2.54 مم |
| الموقف الطرفي | مزدوج |
| الحد الأدنى من الوقت | ثوان |
| متقلب | نعم |
| ميزات إضافية | وضع الانفجار نقل بيانات RAM ؛ تيار حفظ الوقت = 0.3 µA |
ميزات DS1302
DS1302 هي رقاقة على نطاق واسع (RTC) تستخدم على نطاق واسع (RTC)مع الميزات الرئيسية التالية:
تتبع الوقت الشامل: يسجل بدقة ثانية ، دقائق ، ساعات ، يوم من الأسبوع ، التاريخ (يوم الشهر) ، الشهر ، والسنة. لديهاقفزة - تعويض العاميظل ذلك ساري المفعول حتى عام 2100 ، ويمكنه ضبط التاريخ تلقائيًا لعدة أشهر بأقل من 31 يومًا.
تنسيق الوقت المرونة: يدعم تنسيقات الوقت على مدار 24 ساعة و 12 ساعة ، مع مؤشر AM/PM لوضع 12 - ساعة.
البطارية - ذاكرة الوصول العشوائي المدعومة: يدمج 31 بايت منذاكرة الوصول العشوائي غير المتقلبة (NV SRAM). يمكن أن تحتفظ هذه الذاكرة بالبيانات حتى عند فصل مصدر الطاقة الرئيسي ، وذلك بفضل بطارية النسخ الاحتياطي (على سبيل المثال ، CR2032).
واجهة تسلسلية بسيطة: يستخدم واجهة تسلسلية متزامنة 3 - بما في ذلك CE/RST و I/O و SCLK PIN). يمكن أن يتواصل مع متحكمات microcontly بسهولة ، ويدعم كليهمانقل بيانات بايت واحدونقل وضع الانفجار(السماح بما يصل إلى 31 بايت متتالي لقراءة أو كتابة مرة واحدة).
دبابيس إمدادات الطاقة المزدوجة: مزود بدبابيس طاقة (VCC للطاقة الرئيسية و VCC2 لقوة النسخ الاحتياطي). عندما تفشل الطاقة الرئيسية ، فإنها تتحول تلقائيًا إلى بطارية النسخ الاحتياطي لضمان حفظ الوقت المستمر.
نطاق الجهد العريض والقوة المنخفضة: يعمل ضمن نطاق الجهد من 2.0 فولت إلى 5.5 فولت. إنه يحتوي على استهلاك منخفض للطاقة - عادةً أقل من 300NA عند 2.0 فولت ، ويمكنه الحفاظ على بيانات الساعة وذاكرة الوصول العشوائي مع استهلاك الطاقة أقل من 1μW.
شاحن القابل للبرمجة: يتميز بشاحن هزيم قابل للبرمجة لبطارية النسخ الاحتياطي (VCC2) ، والذي يمكنه بذكاء طاقة البطارية.
عبوة مضغوطة: متوفر في 8 - DIP DIP (Dual in - Line Package) أو نحو ذلك (مخطط تفصيلي صغير) ، مع الحد الأدنى من المساحة على لوحة الدوائر.
القدرة على التكيف درجة الحرارة:
- الصف التجاري: يعمل في غضون 0 درجة مئوية إلى 70 درجة مئوية ، مناسبة للتطبيقات العامة - الغرض.
- الصف الصناعي (اختياري): يمكن أن تعمل في نطاق درجة حرارة أوسع من - 40 درجة مئوية إلى + 85 درجة مئوية ، مناسبة للبيئات الصناعية القاسية.
توافق TTL: متوافق مع مستويات TTL (عند VCC = 5V) ، مما يجعل من السهل الاندماج في تصميمات النظام التقليدية 5V.
كفاءة وضع الانفجار: يمكّن وضع الانفجار لنقل بيانات RAM القراءة والكتابة بكميات كبيرة من البيانات.
الاحتفاظ بالبيانات الموثوقة: يضمن التحول السلس إلى إمدادات الطاقة الاحتياطية أثناء انقطاع التيار الكهربائي ، ومنع فقدان الوقت وبيانات ذاكرة الوصول العشوائي.
نطاق تطبيق واسع: معتمدة من قبل منظمات مثل مختبرات الاكتتاب (UL) وتستخدم على نطاق واسع في الإلكترونيات الاستهلاكية وأنظمة التحكم الصناعي والأجهزة المحمولة.
تطبيقات DS1302
| متطلبات السيناريو | دعم الميزات الأساسية لـ DS1302 | الحالات النموذجية |
|---|---|---|
| محمولة/تعمل بالبطارية | استهلاك الطاقة المنخفض (تيار الاستعداد <300na) + النسخ الاحتياطي للبطارية | محطات الطقس الميدانية ، الساعات المحمولة DIY |
| تكامل وحدة التحكم الرئيسية المبسطة | واجهة تسلسلية 3 سلك (CE/I/O/SCLK) ، مما يقلل من استخدام الدبوس | 8051 Microcontroller التقويمات الدائمة ، مشاريع Arduino |
| عدم الخسارة من البيانات/الوقت | 31 بايت ذاكرة الوصول العشوائي + النسخ الاحتياطي للبطارية | أنظمة حضور الوقت ، المسجلات الصناعية |
| توقيت دقيق طويل الأجل | تعويض سنة LEAP (حتى 2100) + ضمان الدقة الأساسية | الساعات الإلكترونية ، توقيت المنزل الذكي |
حلول بديلة لـ DS1302
| رقم الجزء | وصف | الشركة المصنعة |
|---|---|---|
| DS1202N | الساعة في الوقت الفعلي ، متقلبة ، 0 أجهزة ضبط الوقت ، CMOS ، PDIP8 | دالاس أشباه الموصلات |
| DS1202 | الساعة في الوقت الفعلي ، متقلبة ، 0 أجهزة ضبط الوقت ، CMOS ، PDIP8 | دالاس أشباه الموصلات |
| DS1302N+ | الساعة في الوقت الفعلي ، CMOS ، PDIP8 ، DIP-8 | أشباه الموصلات السرو |
| DS1302N | الساعة في الوقت الفعلي ، متطايرة ، 0 أجهزة توقيت ، CMOS ، PDIP8 ، 0.300 بوصة ، البلاستيك ، DIP-8 | منتجات متكاملة مكونة |
| DS1302 | الساعة في الوقت الفعلي ، متطايرة ، 0 أجهزة توقيت ، CMOS ، PDIP8 ، 0.300 بوصة ، DIP-8 | دالاس أشباه الموصلات |
خاتمة
لتلخيص ، كرقاقة على مدار الساعة الكلاسيكية في الوقت الحقيقي ،DS1302اكتسبت موطئ قدمًا قويًا في العديد من المجالات مثل الإلكترونيات الاستهلاكية والمراقبة الصناعية والتطوير المضمّن ، وذلك بفضل قدرتها الدقيقة في الحفاظ على الوقت ، وخصائص الطاقة المنخفضة ، وتصميم واجهة 3 سلكية بسيطة ، ووظائف تبديل إمدادات الطاقة المزدوجة الموثوقة. على الرغم من أن سوق رقائق الساعة في الوقت الفعلي يستمر في رؤية منتجات جديدة ذات دقة أعلى والمزيد من الوظائف (مثل DS3231 مع تعويض درجة الحرارة) ، يظل DS1302 ، مع أدائه المتوازن ، وتكلفة منخفضة ، وميزات سهلة الاستخدام ، هو الخيار المفضل للمشاريع الصغيرة والمتوسطة الحجم ، وممارسات التدريس ، والسيناريوهات ذات الاحتياجات الأساسية للتوقيت. من القيادة اليومية لوقت الزمان في الساعات الإلكترونية ، وضمان تزامن الوقت في المعدات الصناعية ، ودعم الممارسات الإبداعية لصانعي الصانعين ، يفسر DS1302 جوهر "الكلاسيكية" من خلال خصائصه الفنية - قد لا يكون الاختيار الأكثر تطرفًا من حيث المعلمات ، ولكن مع استقرارها وسهولة الاستخدام والقدرة القوية على التكيف ، فإنها تتوافق بالنسبة للمطورين ، فإن فهم مبدأ العمل ومنطق التطبيق لـ DS1302 لا يتعلق فقط بإتقان استخدام شريحة واحدة ، ولكن أيضًا ممارسة ممتازة للتعلم المتعمق لتكنولوجيا الساعة في الوقت الفعلي ، وتوقيت الاتصال التسلسلي ، ومفاهيم التصميم منخفضة الطاقة. في المستقبل ، ستستمر هذه الشريحة في لعب دور لا يمكن الاستغناء عنه في الحقول التي تتفوق فيها.
