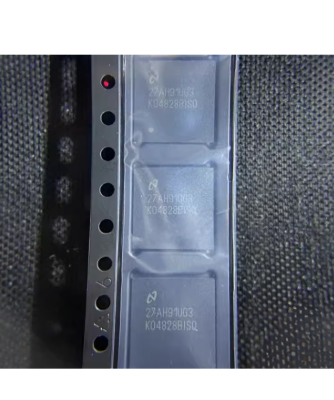

Texas Instruments LMK04828BISQ/NOPB+بوم
يعد Texas Instruments LMK04828BISQ/NOPB عبارة عن منظف هرب على مدار الساعة عالي الأداء. مع بنية PLL ذات الحلقة المزدوجة ، فإنه يوفر ارتعاش RMS منخفضًا للغاية (88FS في 12 كيلو هرتز-20 ميجا هرتز). دعم JEDEC JESD204B ، يمكن أن يقود 7 أجهزة مستهدفة. يوفر 15 مخرجات ساعة تفاضلية تصل إلى 3.1 جيجا هرتز ، مع أنواع LVPECL القابلة للبرمجة ، LVD ، إلخ. تعمل من 3.15 فولت - 3.45 فولت عبر -40 درجة مئوية إلى 85 درجة مئوية ، ويستنشق Comms اللاسلكي ومراكز البيانات ومعدات الاختبار والسيارات والتطبيقات الطيران التي تحتاج إلى تسجيل دقة.
Texas Instruments LMK04828BISQ/NOPB
قدرة معالجة الساعة عالية الأداء
- دعم JEDEC JESD204B: يمكن أن يوفر إشارات على مدار الساعة و sysref لأجهزة مستهدفة تصل إلى 7 JESD204B ، ودعم معيار JEDEC JESD204B وتلبية متطلبات الساعة للأنظمة ذات الصلة.
- Ultra-Low RMS Jitter: في نطاق التردد من 12 كيلو هرتز إلى 20 ميجا هرتز ، فإن RMS jitter منخفض يصل إلى 88 فهرنهايت ؛ في نطاق التردد من 100 هرتز إلى 20 ميجا هرتز ، فإن ارتعاش RMS هو 91fs ؛ بتردد 245.76 ميجا هرتز ، تكون أرضية الضوضاء منخفضة تصل إلى -162.5 ديسيبل/هرتز ، مما يضمن إخراج الساعة عالية الدقة.
- مخرجات الساعة الوفيرة: يمكن أن توفر PLL2 ما يصل إلى 14 ساعة جهاز تفاضلي ، بما في ذلك ما يصل إلى 7 ساعات Sysref. يمكن أن يصل الحد الأقصى لتردد إخراج الساعة إلى 3.1 جيجا هرتز ، ويمكن برمجة أنواع الإخراج على أنها LVPECL و LVDs و HSDS و LCPECL للتكيف مع متطلبات الواجهة للأجهزة المختلفة.
- الإخراج الإضافي PLL1: يمكن أن يوفر PLL1 ما يصل إلى 1 إخراج VCXO/Crystal. يمكن أيضًا برمجة أنواع الإخراج على أنها LVPECL و LVDS و 2XLVCMOS ، مما يوفر مرجعًا على مدار الساعة مستقرة للأجهزة الخارجية.
- يتبنى بنية PLL Plllatinum ™ PLL. يحتوي PLL1 على ما يصل إلى 3 ساعات إدخال زائدة عن الحاجة ، مما يدعم أوضاع التبديل التلقائية واليدوية. إنه يحتوي على وظائف التبديل وفقدان الإشارة السلس ، ويدمج دائرة مذبذب البلورة منخفضة الضوضاء. عند فقدان ساعة الإدخال ، يمكنه إدخال وضع الانتظار. أرضية ضوضاء [1Hz] الطبيعية من PLL2 هي -227dc/هرتز ، فإن معدل كاشف الطور يصل إلى 155 ميجا هرتز ، ويدمج VCOs منخفضة الضوضاء. تتراوح نسبة تقسيم الإخراج من 1 إلى 32 (كل من الأرقام الزوجية والفردية) ، والتي يمكن تكوينها بمرونة لتلبية متطلبات تردد الساعة المختلفة.
- له تأخير رقمي دقيق وتأخير تمثيلي قابل للتعديل ديناميكيًا مع حجم خطوة قدره 25 نقطة ، مما يتيح التحكم الدقيق في مرحلة إخراج الساعة وتلبية متطلبات تزامن مرحلة الساعة في تطبيقات مختلفة.
- وهو يدعم أوضاع تشغيل متعددة مثل PLL المزدوجة ، و PLL الفردية ، وتوزيع الساعة ، ويمكن تكوينها بمرونة وفقًا لمتطلبات التطبيق المحددة.
- يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية ، ويدعم درجة حرارة ثنائي الفينيل متعدد الكلور تصل إلى 105 درجة مئوية (تقاس في الوسادة الحرارية) ، مما يجعلها مناسبة لمختلف البيئات الصناعية.
- يتراوح نطاق جهد التشغيل من 3.15 فولت إلى 3.45 فولت ، مما يتيح له التكيف مع ظروف إمداد الطاقة المختلفة.
- يتم تعبئته في QFN 64 دبوس (9.0 مم × 9.0 مم × 0.8 مم) ، وهو مريح للتثبيت والتكامل في لوحات الدوائر المختلفة.
Texas Instruments LMK04828BISQ/NOPB
يعد Texas Instruments LMK04828BISQ/NOPB عبارة عن منظف متنوع على مدار الساعة مع تطبيقات في مختلف الحقول. في التواصل اللاسلكي ، يتم استخدامه في المحطات الأساسية والخلايا الصغيرة لمزامنة دقيقة للمكونات. في مراكز البيانات ، يخدم الخوادم وأنظمة التخزين ومفاتيح الشبكة لضمان معالجة البيانات عالية السرعة ونقلها. بالنسبة لمعدات الاختبار والقياس مثل المذبذبات ومولدات الإشارة ، فإنه يوفر ساعات مرجعية دقيقة. كما يلعب دورًا مهمًا في إلكترونيات السيارات ، كما هو الحال في أنظمة ADAS والترفيه ، وفي تطبيقات الفضاء والدفاع مثل أنظمة الاتصالات بالرادار والسونار والاتصالات عبر الأقمار الصناعية ، حيث يكون التوقيت الدقيق ضروريًا.
Texas Instruments LMK04828BISQ/NOPB'S
| وظيفة | حلقة مزدوجة PLL | عدد المخرجات | 15 |
| RMS Jitter (FS) | 88 | تردد الإخراج (دقيقة) (MHz) | 0.289 |
| تردد الإخراج (MAX) (MHz) | 3080 | نوع الإدخال | lvcmos ، lvds ، lvpecl |
| نوع الإخراج | lvcmos ، lvds ، lvpecl | جهد العرض (دقيقة) (V) | 3.15 |
| جهد العرض (الحد الأقصى) (V) | 3.45 | سمات | JESD204B |
| تصنيف | كتالوج | نطاق درجة حرارة التشغيل (درجة مئوية) | -40 إلى 85 |
| عدد قنوات الإدخال | 3 |
Texas Instruments LMK04828BISQ/NOPB's ورقة بيانات
Texas Instruments LMK04828BISQ/NOPB ، فئة ، توقيت وتردد ICS
الدوائر المتكاملة على مدار الساعة والتوقيت والتردد (ICS) هي "قادة الوقت" للأنظمة الإلكترونية الحديثة. أنها توفر بدقة إشارات التوقيت والتردد لدوائر مختلفة. الدائرة المتكاملة على مدار الساعة هي المسؤولة عن توليد إشارات التوقيت ومعالجتها وتوزيعها وتنظيمها والتحكم فيها داخل نظام إلكتروني. تحكم الدائرة المدمجة في التوقيت تسلسل الأحداث الإلكترونية ، بينما تتيح الدائرة المتكاملة للتردد الدائرة من قفل بدقة على تواتر إشارة الراديو الواردة. تتميز هذه الدوائر المتكاملة بمجموعة غنية ومتنوعة من الوظائف. يتم تكليف برامج التشغيل والموزعين على مدار الساعة بالإرسال الفعال لإشارات الساعة. يمكن لتوليفات الساعة توليد ترددات محددة حسب الحاجة. خطوط التأخير وعناصر التوقيت ضبط تأخير الإشارة بدقة. المخازن المؤقتة على مدار الساعة تعزز قدرة القيادة للإشارات. يضمن مبتكرات الحافلات استقرار إشارات حافلة البيانات. يمكن للدوائر المتكاملة لمولد الوظائف إخراج أشكال موجية مختلفة. كاشفات الطور مقارنة مراحل الإشارات. الساعات في الوقت الحقيقي تسجيل معلومات وقت. دارات المؤقت تحكم الفواصل الزمنية ، ومراقبة أجهزة توقيت الوكالة الدولية للطاقة تراقب تشغيل النظام. سيناريوهات التطبيق واسعة للغاية. في مجال توزيع الساعة مع انخفاض ضوضاء الطور المنخفض ، فإنها تضمن دقة نقل البيانات عالية السرعة. في أجهزة الإرسال والاستقبال اللاسلكية ، فإنها تتيح التعديل المستقر وإلغاء التشكيل للإشارات. تعتمد معدات الاختبار التلقائية (ATE) عليها للتحكم بدقة في إيقاع الاختبار. في تطبيقات الاستشعار ، يضمنون توقيت جمع البيانات. كما أنها تلعب دورًا لا غنى عنه في تحويل التردد وحلقات منخفضة التردد (PLLS).
من بينها ، تبرز LMK04828BISQ/NOPB من Texas Instruments كمنتج رائع. يتميز هذا المختبر العالي على مدار الساعة ومخزن المؤسسة بأداء منخفض للغاية وقدرات تكوين مرنة. في سيناريوهات التطبيق المعقدة مثل الاتصالات والفضاء ، يمكن أن توفر إشارات ساعة مستقرة ودقيقة للنظام ، مما يفي بالمتطلبات الصارمة بشكل متزايد للأنظمة الإلكترونية الحديثة للتحكم في التوقيت. لقد أصبح جهازًا رئيسيًا موثوقًا بالمهندسين عند إنشاء أنظمة إلكترونية عالية الأداء.
LMK04828BISQ/NOPB VS LMK04832NKDR
| رقم الجزء | |
|
|---|---|---|
| +بوم | نعم | نعم |
| الشركة المصنعة | أدوات تكساس | أدوات تكساس |
| طَرد | WQFN-64 | WQFN-64 |
| وصف | مزج تردد الضوضاء المنخفض مرفق الساعة / الركب المنظف للغاية ، 3.2-GHz ، 15-Output ، JESD204B Clock Jitter Cleaner مع حلقة مزدوجة 64 -WQFN -40 إلى 85 | مزج تردد الضوضاء المنخفض مرفق الساعة / الركب المنظف للغاية ، 3.2-GHz ، 15-Output ، JESD204B Clock Jitter Cleaner مع حلقة مزدوجة 64 -WQFN -40 إلى 85 |
| مخزون | 9699 | 6357 |
| وظيفة | حلقة مزدوجة PLL | حلقة مزدوجة PLL |
| عدد المخرجات | 15 | 15 |
| RMS Jitter (FS) | 88 | 54 |
| تردد الإخراج (دقيقة) (MHz) | 0.289 | 0.305 |
| تردد الإخراج (MAX) (MHz) | 3080 | 3250 |
| نوع الإدخال | lvcmos ، lvds ، lvpecl | lvcmos ، lvds ، lvpecl |
| نوع الإخراج | lvcmos ، lvds ، lvpecl | lvcmos ، lvds ، lvpecl |
| جهد العرض (دقيقة) (V) | 3.15 | 3.15 |
| جهد العرض (الحد الأقصى) (V) | 3.45 | 3.45 |
| سمات | JESD204B | JESD204B |
| تصنيف | كتالوج | كتالوج |
| نطاق درجة حرارة التشغيل (درجة مئوية) | -40 إلى 85 | -40 إلى 85 |
| عدد قنوات الإدخال | 3 | 3 |
